Lautsprecherblende für 4-Kanal Amps mit CatCore und Spakon 4- und 8pol, z.B. Powersoft X4, Outline XO4

Lautsprecherblende 4-Kanal

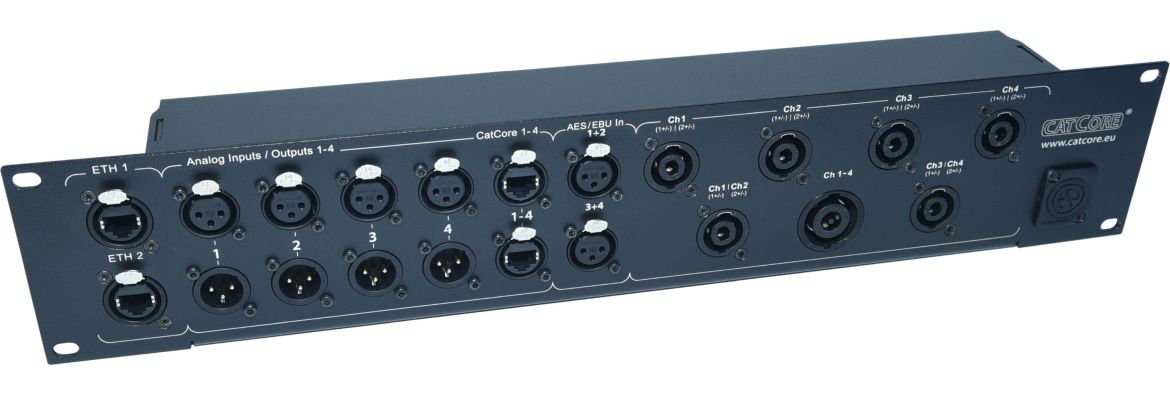

2HE-Blende für 4-kanal Amprack mit 6x NL4, 1x NL8, 2x Ethernet, 4x NF + CatCore, 2x AES/EBU

Perfekt geeignet für Vierkanal-Endstufen wie z.B. Powersoft X4, Outline XO4, D&B D20 und D80, CAMCO Q-POWER 14 oder Fohhn D4

Universelle Patchbay für 4kanalige Endstufen. Ausgänge als Speakon 4- und 8-polig. Audioeingänge über XLR und CatCore, parallele Abgänge. 2x Ethercon als Durchgangsbuchse, 2x AES/EBU als Durchgangsbuchse. Einspeisung Endstufensignal über 2x NL4 (voll belegt). Vollisolierte Kabeldurchführung M25.

Extrem geringe Bautiefe, alle Anschlüsse rückseitig als Buchsen ausgeführt. Damit systemunabhängig und an beliebiger Stelle im Rack oder Technikschrank positionierbar. Interne Verdrahtung mit 4mm² über Hochlastplatinen.

Eloxiertes Aluminiumgehäuse im 19" Format / 2HE,
die geringe Bautiefe ermöglicht auch den rückseitigen Anbau hinter vorhandene Geräte

Dauerhafte Laserbeschriftung für eindeutige Kanalkennzeichnung

Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu

Downloads:

CatCore Ausschreibungstext

Auschreibungstexte CatCore X4

Schaltbild:

Kanalbelegung CatCore X4-LS-D Lautsprecher Anschlussfeld Endstufen XLR Speakon Netzwerk

Die folgenden Ausführungen sind erhältlich:

X4-LS-D Universal Lautsprecherblende 4-Kanal / 2 HE
X4 Audio Kabelsatz Audio XLR und Speakon
X4 Cat Ethercon Patch PUR-Kabel 1m


Zubehör: Kabelsatz X4

Catcore Kabelsatz für 4-Kanal Patchbay mit XLR, Speakon und Ethercon-Leitungen

Kabelsatz für 4-Kanal Endstufenblenden. Laserbeschriftete Steckertüllen, schwarze Speakon-Stecker mit Beschriftung unter transparentem Ring.

Kabelquerschnitt 4x4mm², alle XLR-Leitungen AES/EBU 110 Ohm. Die Ethercon-Kabel sind mit robustem PUR-Mantel ausgeführt.

Anwendungsbeispiel:

CatCore X4 Endstufenblende mit einer Powersoft X4 Endstufe im Flexrack

Catcore 4-Kanal Patchbay mit Powersoft X4-Endstufe im Flexrack

Universelle Blende für Vierkanal-Endstufen. Die Ein- und Ausgänge sind sowohl für Ethercon, XLR und Speakon als Durchgangsbuchsen konzipiert und ermöglichen im Bedarfsfall eine abgesetzte Montage der Blende. Die Einspeisung der Lautsprechersignale erfolgt über zweikanalig belegt Speakon Leitungen, damit sind beliebige Anschlüsse der Endstufen über entsprechende Adapter problemlos zu realisieren - egal ob Speakon, XLR, Binding Post, EP5 oder sonstige. Die Audioeingänge liegen jeweils als XLR und CatCore parallel an, damit können die Signale sowohl konventionell ein/ausgespeist werden, wie auch direkt per CatCore alle vier Kanäle mit nur einer Zuleitung versorgt werden.

Die interne Verdrahtung erfolgt ausschließlich über Platinen, wodurch Verdrahtungsfehler und Kabelbrüche konsequent unterbunden werden! Die Laustprechersektionen sind mit speziell gefertigten Hochlastplatinen ausgeführt um Leiterverluste zu minimieren. Zusätzlich stehen alle Ausgänge kombiniert an einer 8pol Speakonbuchse zur Verfügung.

Die Blenden sind mit nur 6cm Bautiefe extrem kompakt und verfügen über eine vollständig isolierte Kabeldurchführung. Somit kann der Anwender Querschnitt, Steckertyp und Länge der Zuleitung nach seinen speziellen Anforderungen ausführen.


Vierkanal Amp Patchbay mit Powersoft X4 im Touringcase

Vierkanal Amp Patchbay mit Powersoft X4 im Touringcase

Universelles Touringrack mit Powersoft X4, alle Anschlüsse frontseitig aufgelegt.
