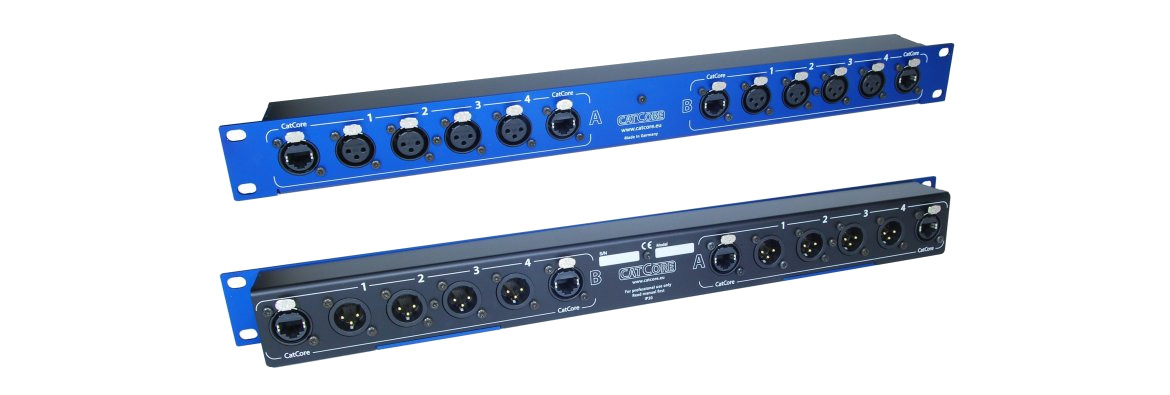

Rackbox 19" doppelt CAT / XLR mit optionalem Link auf Rückseite
Rackgehäuse mit zwei Blocks, jeweils vorder- und optional rückseitig 2x Ethercon/RJ45 und 4x XLR
Ausführung mit zwei Systemblocks
Alle Anschlüsse sind mit parallelem CatCore-Abgriff konzipiert, optional auch als Durchgangsbuchsen.
Einfache Verlegung aller Anschlüsse auf die Casefront. Robuste Einspeisung bzw. Auflösung XLR/CatCore im Rackformat. Inputs/Outputs können entweder mit CatCore oder wie bisher XLR genutzt werden, daher perfekt geeignet für Mehrkanalamps, Funkmikrofonsets oder DMX Nodes.
Pulverbeschichtetes Aluminiumgehäuse im 19" Format / 1HE,
die geringe Bautiefe ermöglicht auch rückseitigen Anbau hinter vorhandene Geräte
Dauerhafte Laserbeschriftung für eindeutige Kanalkennzeichnung
Pinbelegung nach Standard AES72/3E.
Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu
Downloads:
Auschreibungstexte CatCore RSDx
Auschreibungstexte CatCore RSD
Schaltbild:
Die folgenden Ausführungen sind erhältlich:
|
RSDX-3M |
2x frontseitig 4x XLR 3-pol männlich, rückseitig geschlossen |
|
RSDX-3F |
2x frontseitig 4x XLR 3-pol weiblich, rückseitig geschlossen |
|
RSDX-5M |
2x frontseitig 4x XLR 5-pol männlich, rückseitig geschlossen |
|
RSDX-5F |
2x frontseitig 4x XLR 5-pol weiblich, rückseitig geschlossen |
|
RSD-3M3F |
2x frontseitig 4x XLR 3-pol männlich, rückseitig 4x XLR 3-pol weiblich |
|
RSD-3F3M |
2x frontseitig 4x XLR 3-pol weiblich, rückseitig 4x XLR 3-pol männlich |
|
RSD-5M5F |
2x frontseitig 4x XLR 5-pol männlich, rückseitig 4x XLR 5-pol weiblich |
|
RSD-5F5M |
2x frontseitig 4x XLR 5-pol weiblich, rückseitig 4x XLR 5-pol männlich |
Anwendungsbeispiele:
Vorschlag für komplette Systemverkabelung mit Meyer Sound Galaxy
Vorschlag Systemverkabelung für aktive Linearrays, hier mit Meyer Sound Galaxy als zentralem DSP für aktive Linearrays.
Pultseitige Anbindung der acht Eingänge über zwei einfache Stageboxen, am Prozessor Auflösung über Rackgehäuse, Anschluss von bis zu vier aktiven PAs über gestaffelte Kabelauflösung.
Durch die frontseitigen XLR liegen alle Anschlüsse zugänglich, die Rückseite kann manipulationssicher verdeckt bleiben.
